فلنج

انواع فلنج بر اساس طراحی

1. فلنج گلودار (Weld Neck Flange)
   • دارای گردنی مخروطی است که جوشکاری آن به لوله باعث افزایش استحکام و کاهش تنش می‌شود. این فلنج در فشار و دمای بالا استفاده می‌شود.
2. فلنج اسلیپون (Slip-On Flange)
   • روی لوله قرار می‌گیرد و سپس جوشکاری می‌شود. این نوع فلنج برای فشارهای متوسط و پایین مناسب است.
3. فلنج کور (Blind Flange)
   • فاقد سوراخ مرکزی است و برای مسدود کردن انتهای خطوط لوله یا تجهیزات استفاده می‌شود.

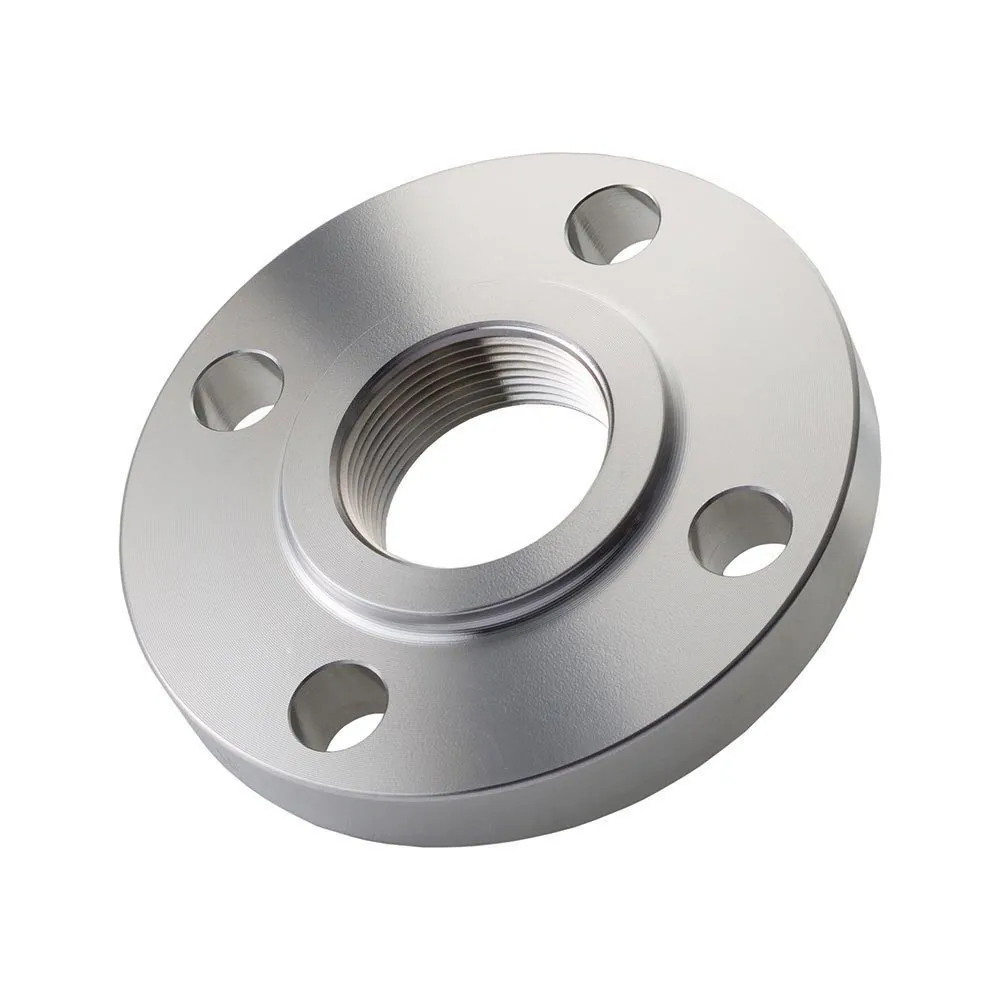

4. فلنج رزوه‌ای (Threaded Flange)
   • دارای رزوه داخلی بوده و بدون نیاز به جوشکاری به لوله‌های رزوه‌دار متصل می‌شود. مناسب برای فشارهای کم و متوسط است.
5. فلنج ساکت ولد (Socket Weld Flange)
   • دارای یک حفره برای قرارگیری لوله و سپس جوشکاری است. در سیستم‌های فشار بالا و سایزهای کوچک کاربرد دارد.
6. فلنج لپ جوینت (Lap Joint Flange)
   • همراه با یک انتهای لوله‌ای جداگانه استفاده می‌شود و برای اتصال آسان و تعویض سریع مناسب است.
7. فلنج عینکی (Spectacle Blind)
   • شامل دو دیسک متصل است که یکی دارای سوراخ و دیگری بدون سوراخ است و برای مسدود کردن یا باز کردن مسیر سیال به‌کار می‌رود.

فلنج‌های مذکور با توجه به طراحی و نیاز خاص پروژه، امکان تأمین به صورت اوریفیس (Orifice) را نیز دارند. این نوع طراحی برای کاربردهایی است که نیاز به اندازه‌گیری جریان سیال یا کنترل دقیق آن دارند. در این حالت، فلنج‌ها با یک حفره استاندارد (اوریفیس) در وسط خود تجهیز می‌شوند که به آن‌ها اجازه می‌دهد تا فشار سیال را در سیستم اندازه‌گیری کنند. این ویژگی معمولاً در صنایع نفت، گاز و پتروشیمی برای نظارت بر جریان و بهینه‌سازی فرآیندها استفاده می‌شود.

انواع فلنج بر اساس تایپ

1. فلنج رینگ جوینت (Ring Type Joint Flange – RTJ)
   • این نوع فلنج دارای شیار حلقوی در سطح تماس خود است و با استفاده از گسکت‌های فلزی مخصوص، آب‌بندی بسیار قوی را فراهم می‌کند. RTJ معمولاً در محیط‌هایی با فشار و دمای بالا مانند صنایع نفت و گاز استفاده می‌شود.
2. فلنج سطح صاف  (Flat Face Flange – FF)
   • سطح این فلنج کاملاً صاف است و برای اتصال به دیگر سطوح صاف مانند فلنج‌های چدنی و غیر فلزی مناسب است. این نوع فلنج معمولاً در سیستم‌های کم‌فشار و محیط‌هایی که نیاز به آب‌بندی نرم دارند، کاربرد دارد.
3. فلنج سطح برجسته  (Raised Face Flange – RF)
   • دارای یک ناحیه برجسته در سطح تماس است که امکان استفاده از گسکت‌های استاندارد را برای بهبود آب‌بندی فراهم می‌کند. این نوع فلنج به‌طور گسترده در صنایع مختلف، به‌ویژه در محیط‌های با فشار متوسط تا بالا، استفاده می‌شود.

انواع فلنج بر اساس متریال

1. فلنج‌های فولادی (Carbon Steel Flanges): ساخته‌شده از فولاد کربنی، مناسب برای محیط‌های تحت فشار و دماهای بالا.
2. فلنج‌های استنلس استیل (Stainless Steel Flanges): مقاوم در برابر خوردگی، مناسب برای محیط‌های مرطوب و شیمیایی.
3. فلنج‌های آلیاژی (Alloy Steel Flanges): ساخته‌شده از آلیاژهای مقاوم در برابر حرارت و فشار بالا.
4. فلنج‌های داکتیل (Ductile Iron Flanges): مقاوم در برابر ضربه و فشار بالا، مناسب برای محیط‌های سخت.

استانداردها و مشخصات

فلنج‌ها باید مطابق با استانداردهای ملی و بین‌المللی تولید شوند تا ایمنی و عملکرد بالا را تضمین کنند. برخی از مهم‌ترین استانداردها عبارتند از:

•  ANSI/ASME: استانداردهای آمریکایی برای فلنج‌ها که بر اساس فشار و دما دسته‌بندی می‌شوند.
•  DIN: استانداردهای آلمانی برای فلنج‌های صنعتی.
•  API: استانداردهای مورد استفاده در صنایع نفت و گاز.
• ASTM استانداردهای بین‌المللی مواد و روش‌های آزمایش که مشخصات فنی فلنج‌ها را بر اساس ترکیب شیمیایی و خواص مکانیکی تعیین می‌کند.

سایزها

فلنج‌ها در سایزهای مختلفی تولید می‌شوند که به طور معمول از 1/2 اینچ (12.7 میلی‌متر) تا 96 اینچ (2438 میلی‌متر) یا حتی بیشتر متغیر است.

کلاس ها

فلنج‌ها بر اساس کلاس های مختلف تولید می‌شوند که به فشار و نوع کاربرد بستگی دارند. کلاس های معمول فلنج‌ها عبارتند از:

•  150: مناسب برای فشارهای پایین (ضخامت دیواره کمتر)
•  300: برای فشارهای متوسط (ضخامت دیواره متوسط)
•  600: برای فشارهای بالا (ضخامت دیواره بیشتر)
•  900: برای فشارهای بسیار بالا (ضخامت دیواره زیاد)
•  1500 و:2500   برای فشارهای بسیار بالا و کاربردهای صنعتی خاص (ضخامت دیواره بسیار زیاد)

کاربردها

فلنج‌ها در صنایع مختلفی کاربرد دارند که برخی از مهم‌ترین آن‌ها عبارتند از:

• صنعت نفت و گاز: برای اتصال خطوط لوله، شیرآلات و تجهیزات در انتقال مواد و گازها.
• صنعت پتروشیمی: برای اتصال لوله‌ها و سیستم‌های شیمیایی در فرآیندهای تولید.
• صنعت انرژی: برای اتصال سیستم‌های لوله‌کشی در نیروگاه‌ها، توربین‌ها و سیستم‌های فشار بالا.
• صنعت ساختمانی: برای نصب سیستم‌های لوله‌کشی و آبرسانی در ساختمان‌ها.

ما در آلیاژ پرگاس ایرانیان ارائه‌دهنده انواع فلنج‌ها با بهترین کیفیت و مطابق با نیازهای خاص شما هستیم. علاوه بر فروش، خدمات مشاوره‌ای را نیز برای مشتریان عزیز ارائه می‌دهیم.
