انواع گسکت‌ها
- Non-Metallic
- مواد غیر فلزی پرکننده:
- PTFE (پلی‌تترافلورواتیلن): مقاوم در برابر مواد شیمیایی، مواد اسیدی و بازی، دماهای بالا و فشارهای زیاد.
- گرافیت: مناسب برای دماهای بسیار بالا، مقاوم در برابر خوردگی، با خواص روانکاری.
- مواد الاستومری: مانند نئوپرن یا ویتون، برای سیستم‌های کم فشار و دماهای متوسط.
- مزایا:
- مقاوم در برابر خوردگی و اکسیداسیون.
- قابل استفاده در محیط‌های شیمیایی خورنده.
- مناسب برای استفاده در صنایع دارویی، غذایی، و پتروشیمی.
- معایب:
- در برابر فشارهای بسیار زیاد ممکن است مقاومت کمتری داشته باشد.
- ممکن است در دماهای فوق‌العاده بالا، مانند بیشتر از 1000 درجه سانتی‌گراد، عملکرد کمتری داشته باشد.

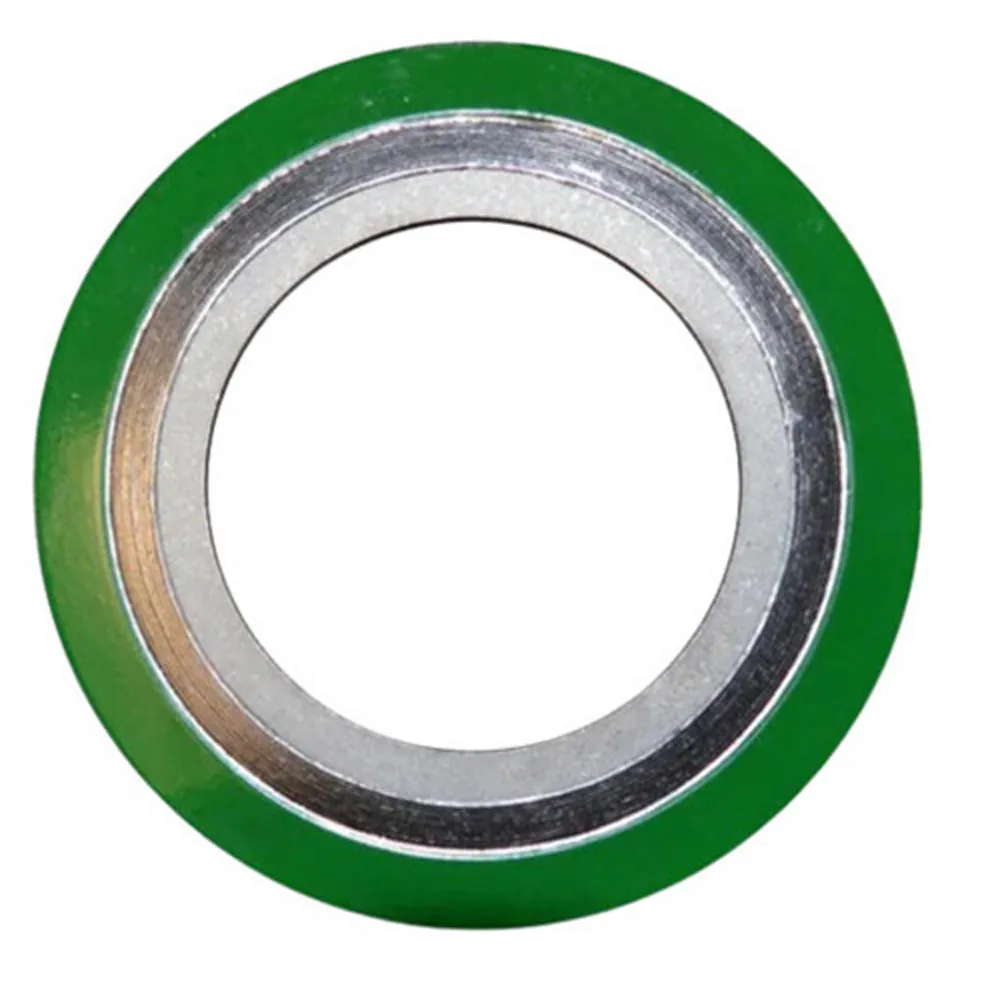

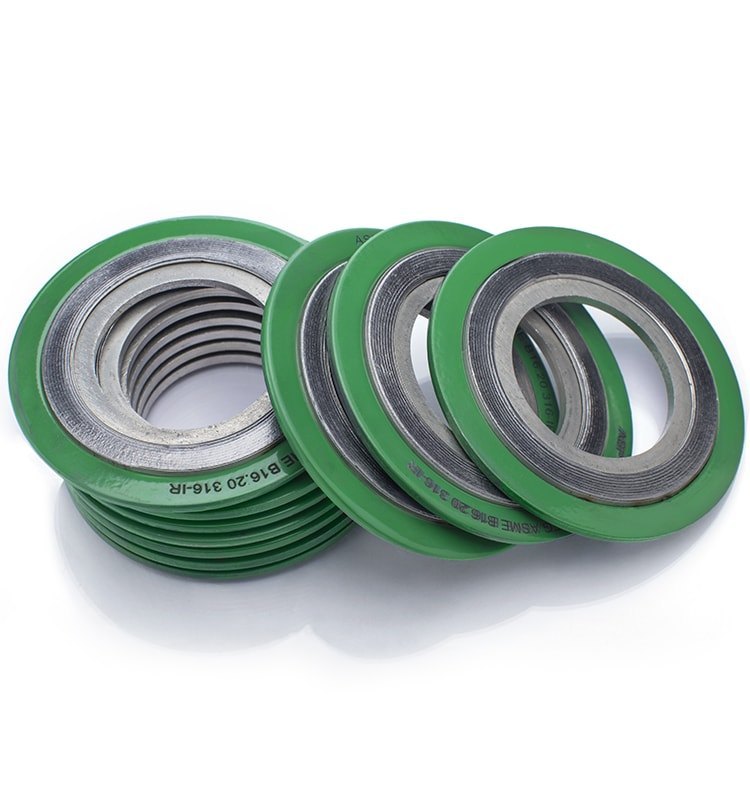

- Spiral Wound
- ساختار اسپیرال:
- ترکیب فلز و مواد غیر فلزی: نوار فلزی (معمولاً استنلس استیل) با لایه‌ای از مواد نرم مانند PTFE یا گرافیت به صورت اسپیرال به دور یک هسته پیچیده می‌شود.
- انعطاف‌پذیری: این طراحی به گسکت اجازه می‌دهد که فشار و دماهای متغیر را تحمل کند و در برابر لرزش‌ها و تغییرات جابجایی عملکرد خوبی داشته باشد.
- مزایا:
- ایجاد آب‌بندی عالی در برابر فشارهای زیاد.
- قادر به تحمل ارتعاشات و تغییرات دمایی زیاد.
- مقاومت بالا در برابر محیط‌های شیمیایی خورنده و محیط‌های سخت.
- معایب:
- در برخی محیط‌ها، به‌ویژه با مواد شیمیایی خاص، ممکن است نیاز به طراحی و انتخاب خاصی داشته باشد.

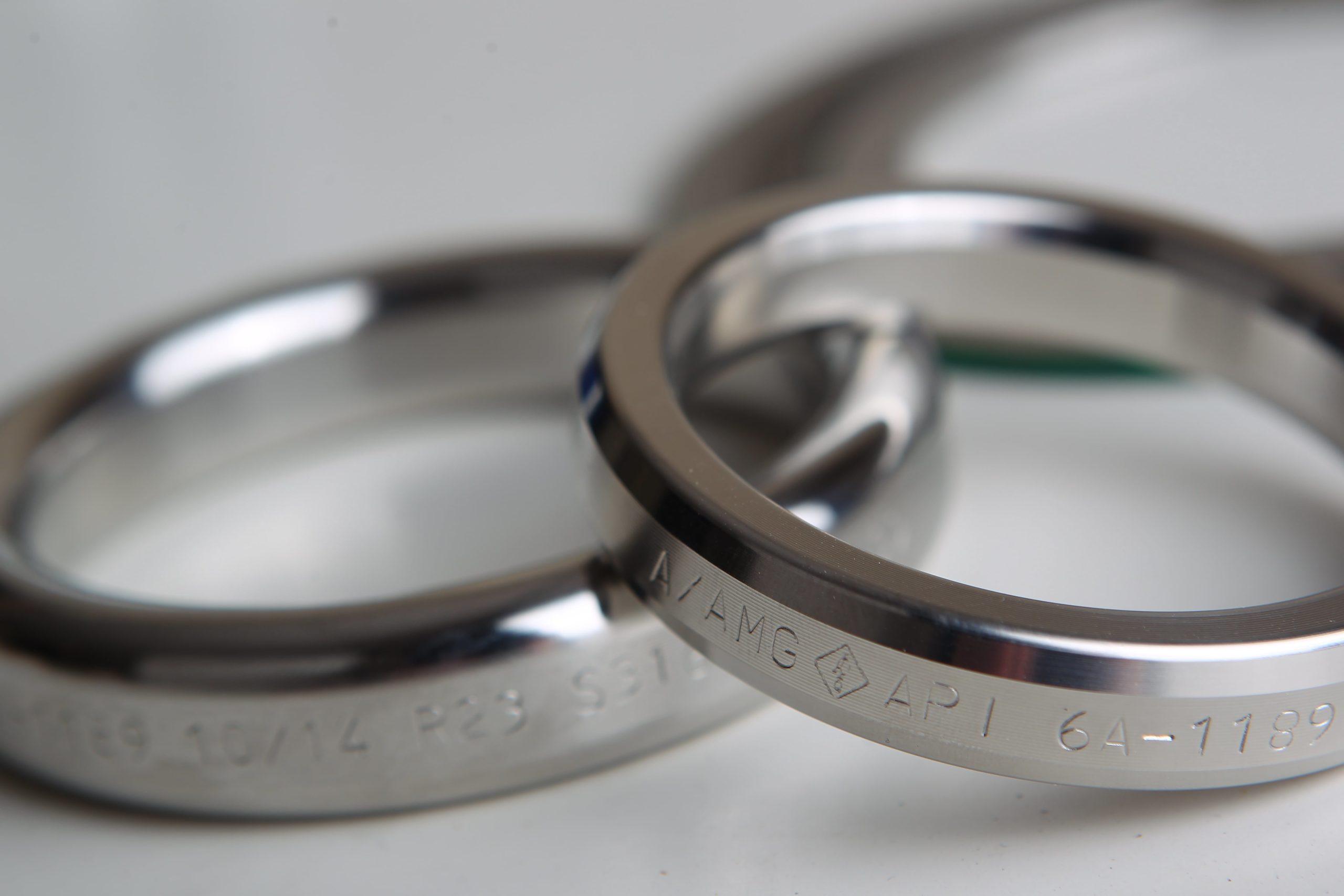

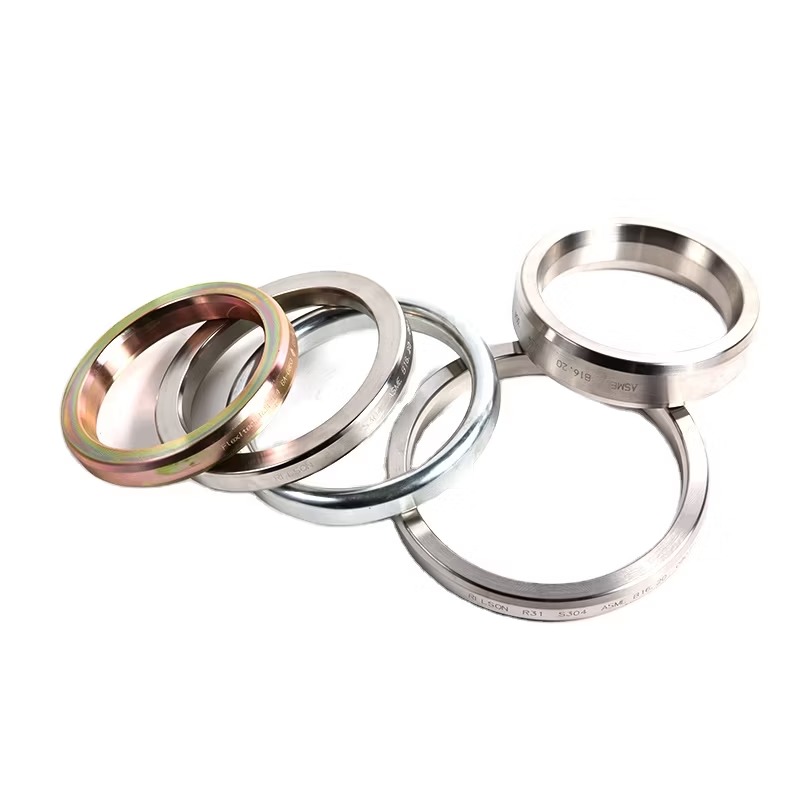

- Ring Joint
- طراحی حلقه‌ای:
- ساختار حلقه‌ای: طراحی مخصوص فلنج‌های فشار قوی که به صورت دقیق در سیستم‌های پیچ و مهره‌ای نصب می‌شود.
- عملکرد: این نوع طراحی به‌ویژه برای اتصال فلنج‌هایی با فشار بالا طراحی شده و باعث ایجاد آب‌بندی محکم و طولانی مدت می‌شود.
- ویژگی‌های آب‌بندی: حلقه‌ی فلزی به همراه لایه‌های پرکننده غیر فلزی به‌طور مؤثری مانع نشت مواد می‌شود.
- مزایا:
- ایجاد آب‌بندی مطمئن در فشارهای بسیار بالا (تا 20,000 PSI).
- مناسب برای استفاده در شرایط سخت و محیط‌های فشار بالا.
- نصب آسان و قابلیت جایگزینی در سیستم‌های فلنجی.
- معایب:
- در فشارهای پایین‌تر ممکن است کمتر کارآمد باشد.
- برای برخی کاربردها نیاز به طراحی دقیق دارد.
- کاربردهای خاص
- سیستم‌های نفتی و گازی: برای آب‌بندی تجهیزات سرچاهی، پمپ‌ها، کمپرسورها و سیستم‌های پرفشار.
- صنایع شیمیایی: برای استفاده در خطوط انتقال مواد شیمیایی خورنده.
- صنایع دارویی: برای آب‌بندی سیستم‌های حساس در برابر آلودگی‌ها و نشت مواد شیمیایی.
- صنایع غذایی: جلوگیری از نشت مواد در سیستم‌های بسته و ضد آلودگی.
- استانداردها
- ASME B16.20: استاندارد طراحی گسکت‌های اسپیرال و RTJ.
- API 6A: استاندارد گسکت‌های مورد استفاده در تجهیزات سرچاهی.
- EN 1514 / ISO 7483: استانداردهای بین‌المللی برای گسکت‌های فلنجی.
